ISOLFLOOR PASSO 75
Pannello in EPS preformato e termosaldato con guaina in PS, ideale per la realizzazione di sistemi radianti a pavimento con massetto in installazioni industriali.
ISOLFLOOR PASSO 75 è un pannello ideale per la realizzazione di un impianto di riscaldamento e raffrescamento a pavimento con posa a umido su solai con struttura in legno, in calcestruzzo o in laterocemento di strutture industriali.
ISOLFLOOR PASSO 75 è un pannello preformato per pavimenti radianti resistente e versatile. L’applicazione della guaina in PS blu su una bugna preformata in EPS, rende il pannello ISOLFLOOR PASSO 75 estremamente resistente, senza subire alcuna deformazione causata dal frequente calpestio della superficie durante la posa in cantiere.
La guaina superiore dona alle bugne una robustezza meccanica ineguagliabile, ha una funzione di barriera al vapore e da elemento protettivo nei confronti dell’umidità del calcestruzzo, eliminando i ponti termici.
I bordi perimetrali ad incastro assicurano ottimi risultati d’isolamento e una posa a regola d’arte con un maggior risparmio di tempo per l’installatore.
Il sistema a passo 75 mm è adatto alla posa della tubazione con diametro superiore allo standard, da 20 a 23 mm, adatto alla realizzazione di impianti radianti su ampie superfici. I pannelli sono stati studiati infatti per poter utilizzare diametri diversi fra loro, dando al sistema una enorme versatilità.
Questo sistema conferisce la massima funzionalità: la posa è facile e rapida e garantisce all’installatore minimi dispendi di tempo nel montaggio.
La parte inferiore del pannello, invece, è liscia per un appoggio costante al massetto sottostante.
I pannelli si installano tra la soletta e il massetto di sottofondo per limitare il flusso di calore disperso verso il solaio e ridurre l’inerzia termica dell’impianto.
Il sistema ISOLFLOOR PASSO 75 risponde alle norme vigenti in materia di isolamento termico, è in possesso della marcatura CE ed è conforme ai requisiti della norma UNI EN 13163; ogni elemento di cui è composto l’impianto radiante ISOLFLOOR PASSO 75 è accuratamente studiato e testato per garantire una lunga vita dell’impianto, senza necessità di interventi di manutenzione.
Tipologie di applicazioni
Esempi realizzativi delle applicazioni
-
- Isolamento del solaio su spazi non riscaldati con struttura in calcestruzzo
-
- Isolamento del solaio su spazi non riscaldati con struttura in latero-cemento
-
- Isolamento del solaio su spazi non riscaldati con struttura in legno
-
- Isolamento del solaio su spazi riscaldati con struttura in calcestruzzo
-

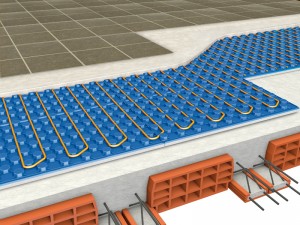

- Isolamento del solaio su spazi riscaldati con struttura in latero-cemento
-
- Isolamento del solaio su spazi riscaldati con struttura in legno
Dati tecnici
Pannello termoisolante in polistirene espanso sinterizzato, stampato con bugne di 25 mm di spessore a passo 75 mm, idoneo per tubazioni da 20-23 mm di diametro, con bordi perimetrali ad incastro e rivestito da film termoplastico blu, avente funzione di barriera al vapore.
Prodotto marcato CE.
Norma di riferimento UNI EN 13163 e UNI EN 1264-4
Campi d’applicazione: ideale per la realizzazione di sistemi di riscaldamento radiante a pavimento in casi di ristrutturazioni in ambito civile, su solai con ambiente sottostante riscaldato e non riscaldato.
Dimensioni pannello: 1350×750 mm
- Distribuzione uniforme del calore
- Bugne per il bloccaggio dei tubi
- Ottima conducibilità termica
- Facilità di posa grazie a bordi ad incastro
- Elevato risparmio energetico
- Minor dispersione termica grazie alla bassa tempetarura di funzionamento del sistema
La voce di capitolato e la descrizione tecnica sono scaricabili all’interno della scheda tecnica
| Caratteristiche | Norma | Spessore in mm
(sp. pannello + sp. bugna) |
Unità di misura | Codice | Valore |
| Conducibilità termica dichiarata | EN12667 | W/mK | λd | 0,033 | |
| Resistenza termica dichiarata | |||||
| EN12667 | 45 | m²K/W | Rd | 0,75 | |
| EN12667 | 55 | m²K/W | Rd | 1,05 |
