FORMA

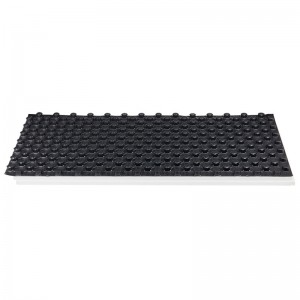

Pannelli in polistirene espanso preformati e accoppiati a film termoformato con sottosquadra, ideali per la realizzazione di sistemi radianti a pavimento con massetto.
FORMA è il sistema ideale per la realizzazione di un impianto di riscaldamento e raffrescamento radiante con posa a umido su solai con struttura in legno, in calcestruzzo o in laterocemento di abitazioni singole, condomini e uffici, edilizia pubblica e commerciale di nuova costruzione e ristrutturazioni.
FORMA è un sistema termoformato a pavimento radiante resistente e versatile. Le bugne dotate di sottosquadra garantiscono la posizione del tubo, senza che esso sia troppo aderente all’isolante, maggiorandone così il contatto con il massetto e impedendone ogni movimento orizzontale e verticale, in particolare durante la fase di test dell’impianto.
Il processo di termoformatura della guaina in PS di 0,8 mm su una bugna preformata in EPS, rende il pannello FORMA estremamente resistente, senza subire alcuna deformazione causata dal frequente calpestio della superficie durante la posa in cantiere.
La guaina superiore ottenuta per termoformatura dona alle bugne una robustezza meccanica ineguagliabile, ha una funzione di barriera al vapore e grazie al sormonto laterale agevola, la posa in opera eliminando i ponti termici.
I pannelli sono provvisti di bordi perimetrali ad incastro che consentono la sovrapposizione ed il perfetto aggancio durante la fase di posa.
Il sistema a passo 50 mm è adatto alla posa della tubazione da 15 a 17 mm di diametro, i pannelli sono stati studiati infatti per poter utilizzare diametri diversi fra loro, dando al sistema una enorme versatilità.
Questo sistema conferisce la massima funzionalità: la posa è facile e rapida e garantisce all’installatore minimi dispendi di tempo nel montaggio.
La parte inferiore del pannello, invece, è liscia per un appoggio costante al massetto sottostante. I pannelli si installano tra la soletta e il massetto di sottofondo per limitare il flusso di calore disperso verso il solaio e ridurre l’inerzia termica dell’impianto.
Il sistema FORMA risponde alle norme vigenti in materia di isolamento termico, è in possesso della marcatura CE ed è conforme ai requisiti della norma UNI EN 13163; ogni elemento di cui è composto l’impianto radiante FORMA è accuratamente studiato e testato per garantire una lunga vita dell’impianto, senza necessità di interventi di manutenzione.
Tipologie di applicazioni

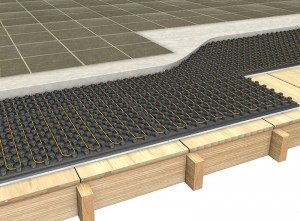

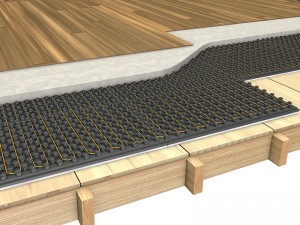

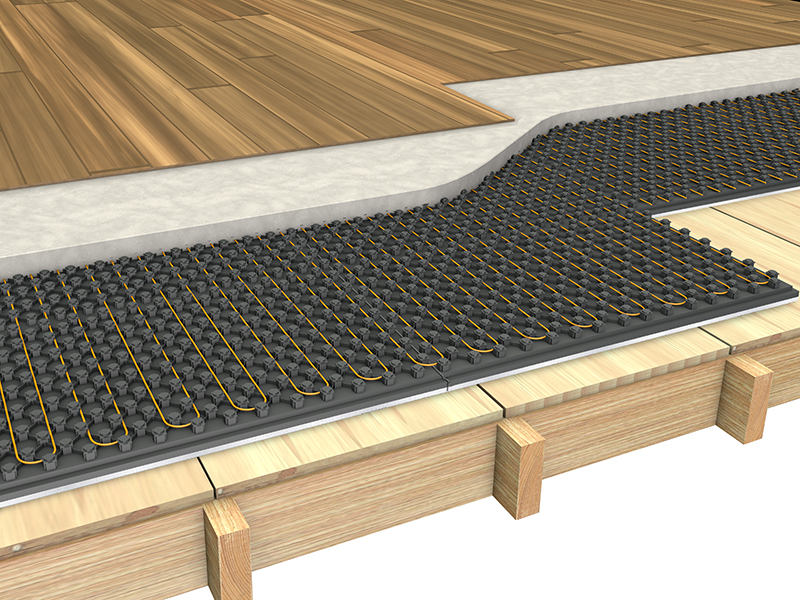

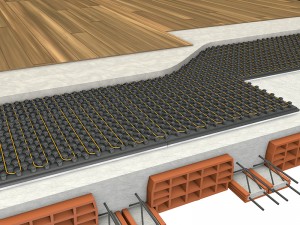

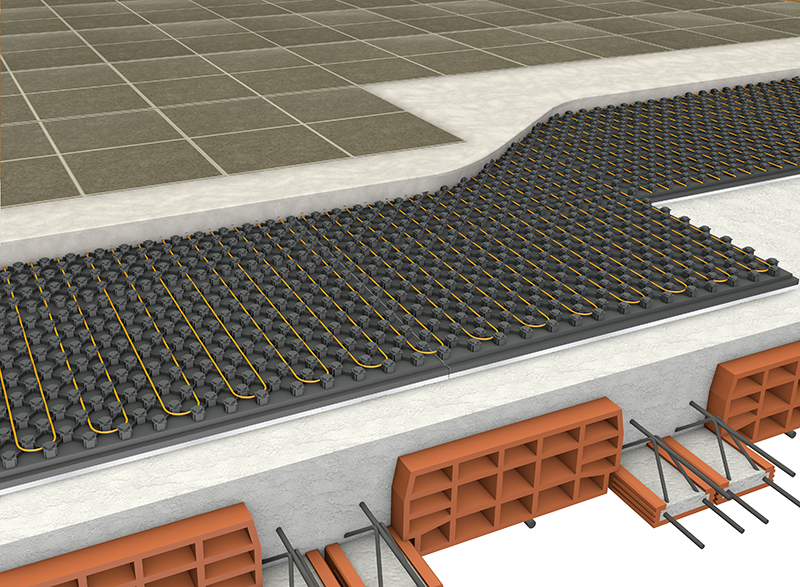

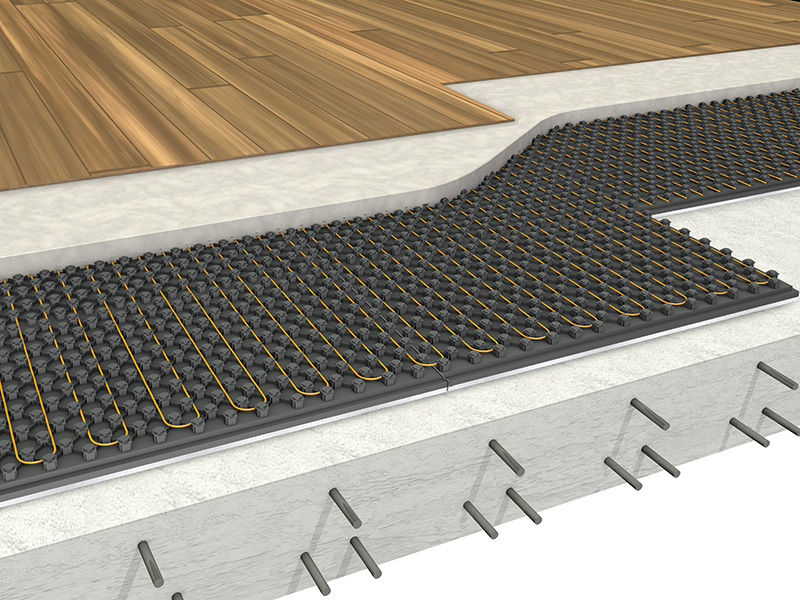

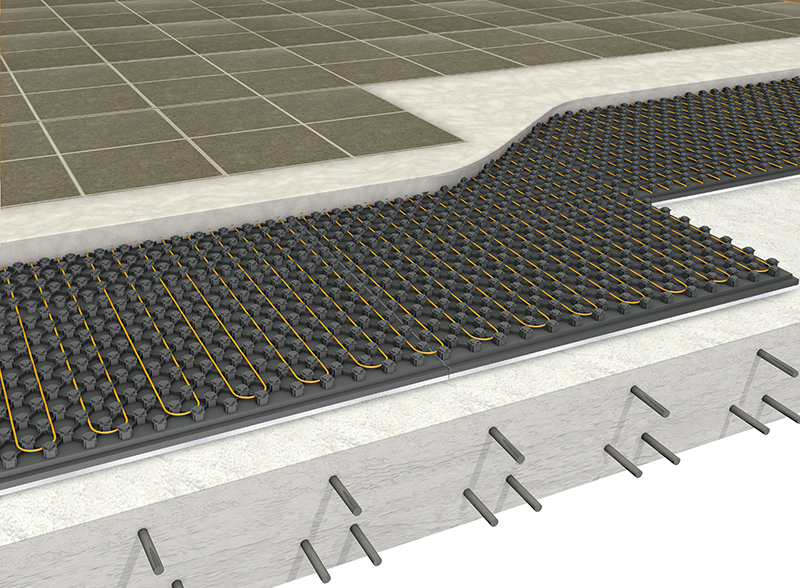

Esempi realizzativi delle applicazioni
Dati tecnici
Sistema termoisolante composto da un pannello in polistirene espanso sinterizzato, stampato con bugne di 22 mm a passo 50 mm, idoneo per tubazioni da 15-17 mm di diametro e bordi perimetrali ad incastro, accoppiato a rivestimento con film rigido post termoformato nero, che funge da barriera a vapore, bugne dotate di sottosquadra per il bloccaggio delle tubazioni e speciale sistema di sormonto con aggancio a pressione che garantisce una perfetta tenuta ai ponti termici e ai massetti autolivellanti.
Prodotto marcato CE.
Norma di riferimento UNI EN 13163 e UNI EN 1264-4
Campi d’applicazione: ideale per la realizzazione di sistemi di riscaldamento radiante a pavimento su solai con ambiente sottostante riscaldato e non riscaldato.
Dimensioni pannello: 1380×690 mm
- Bugne sottosquadra per il bloccaggio del tubo
- Minimo il contatto del tubo con l’isolante per garantire un’elevate resa del sistema
- Altamente pedonabile
- Facilità di posa grazie a bordi ad incastro e sormonto laterale
- Elevato risparmio energetico
La voce di capitolato e la descrizione tecnica sono scaricabili all’interno della scheda tecnica
Caratteristiche | Norma | Spessore in mm
(sp. pannello + sp. bugna) |
Unità di misura | Codice | Valore |
Conducibilità termica dichiarata | EN12667 | W/mK | λd | 0,033 | |
Resistenza termica dichiarata | |||||
EN12667 | 40 | m²K/W | Rd | 0,60 | |
EN12667 | 50 | m²K/W | Rd | 0,90 | |
EN12667 | 60 | m²K/W | Rd | 1,20 | |
EN12667 | 70 | m²K/W | Rd | 1,50 | |
EN12667 | 80 | m²K/W | Rd | 1,80 |
